基于PLC的全自动洗衣机控制系统设计博图HMI组态仿真

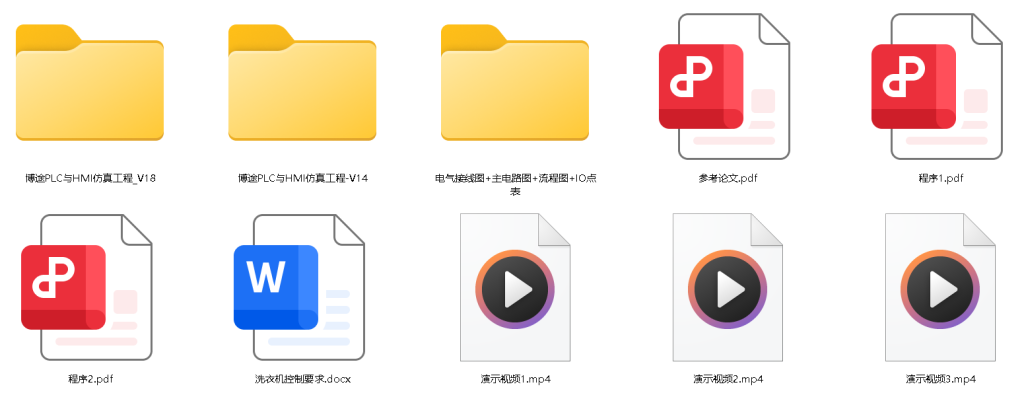

购买将获得：参考设计报告论文+电气接线图+博图仿真HMI源文件+PLC程序+IO表+讲解视频等

其他注意：一经购买，概不退款，不提供指导，每年数量有限，售完为止。

演示视频：https://www.bilibili.com/video/BV1UUmXBjEH8/?spm_id_from=333.1387.upload.video_card.click&vd_source=934b441724e3b5c6360d222b813cabde

任务描述

洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。进水时，通过电控系统时进水阀打开，将水由外桶排到机外。洗涤正转、反转由洗涤电动机驱动波盘正、反转来实现，此时脱水桶并不旋转。脱水时，通过电控系统将离合器合上，由洗涤电动机带动内桶正转进行甩干。高、中、低水位开关分别用来检测高、中、低水位。启动按钮用来启动洗衣机工作。洗衣机可以实现手动排水（不脱水）和手动脱水（不计数）。

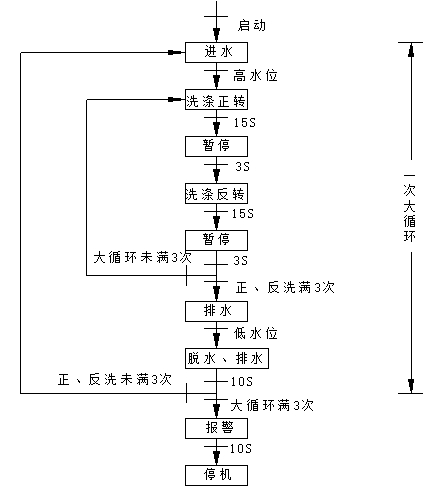

控制顺序要求

①按下启动按钮及水位选择开关，开始进水直到高（中）水位开关后关水。

②2秒后开始洗涤。

③洗涤时，正转15秒，停3秒，然后反转15秒，停3秒。

④如此循环3次后开始排水，排空后脱水10秒。

⑤开始清洗，再重复①~④步骤2遍。

⑥完成3次大循环后，报警10秒并自动停机。

⑦可手动排水（不脱水）和手动脱水（不计数）。

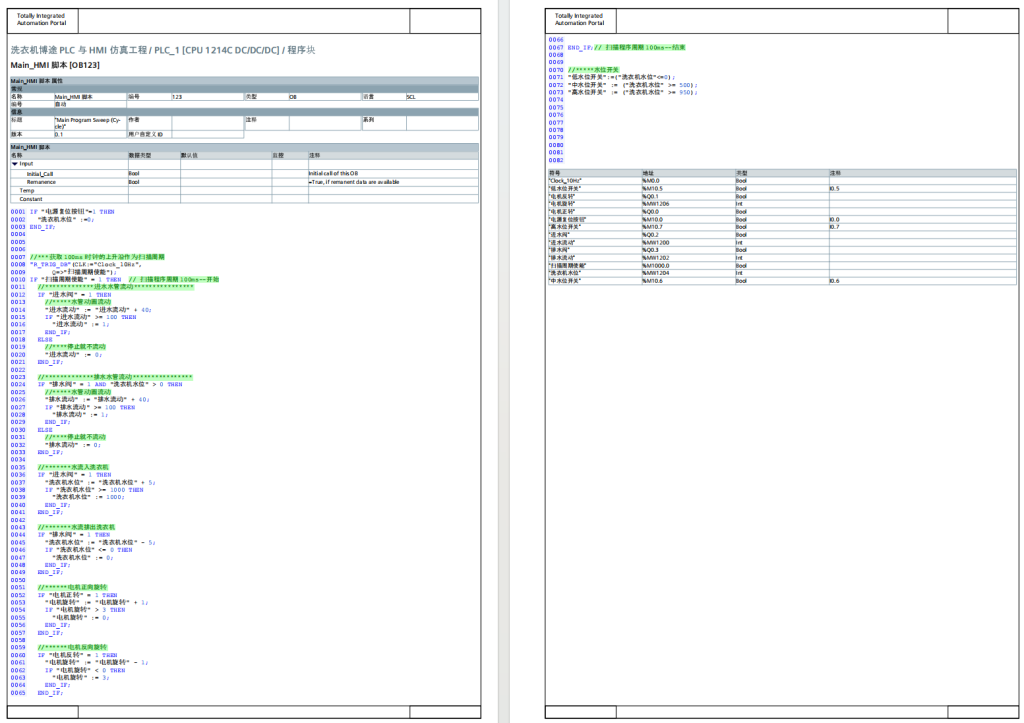

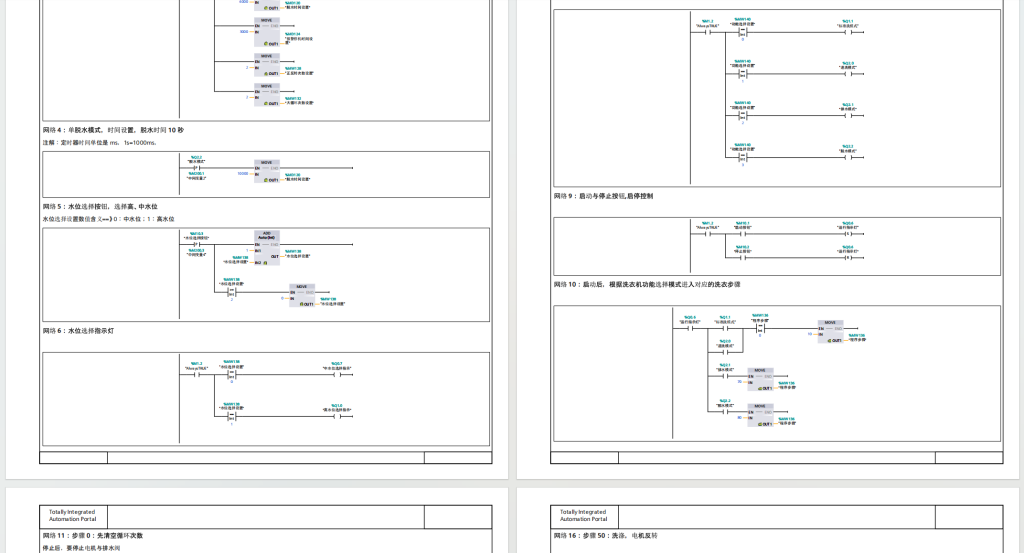

PLC程序

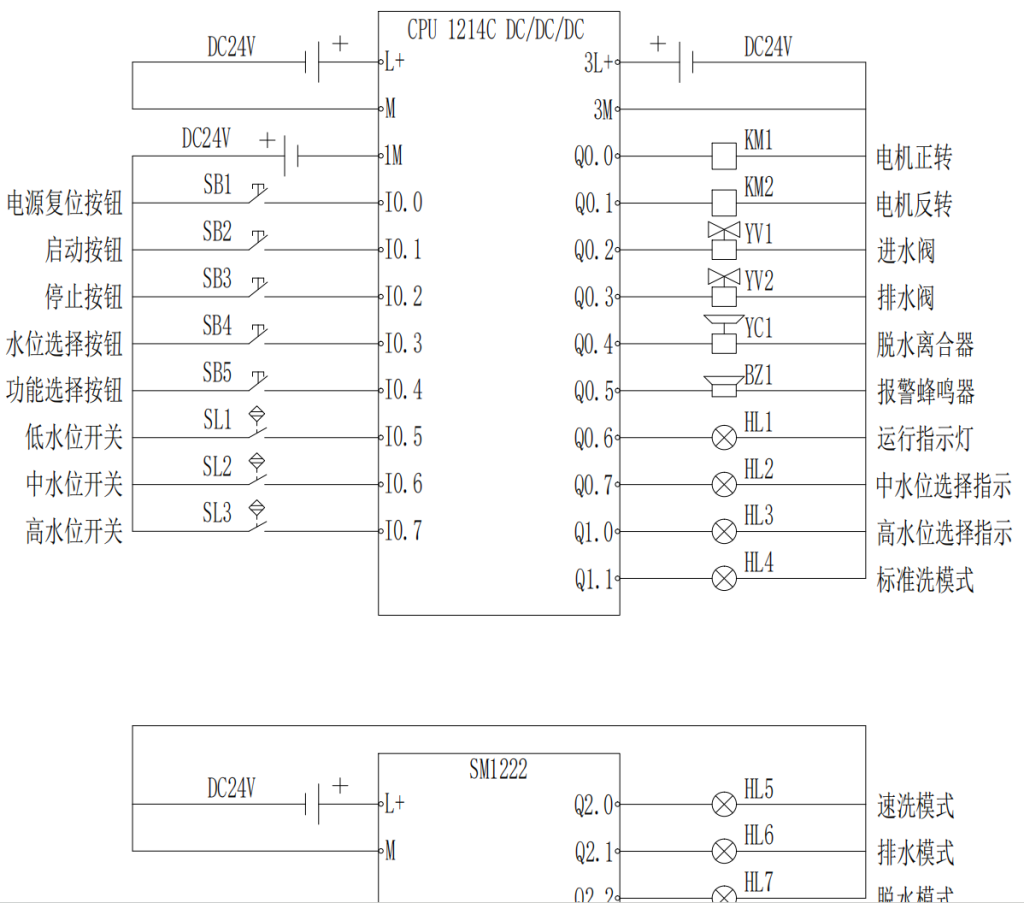

电气接线图

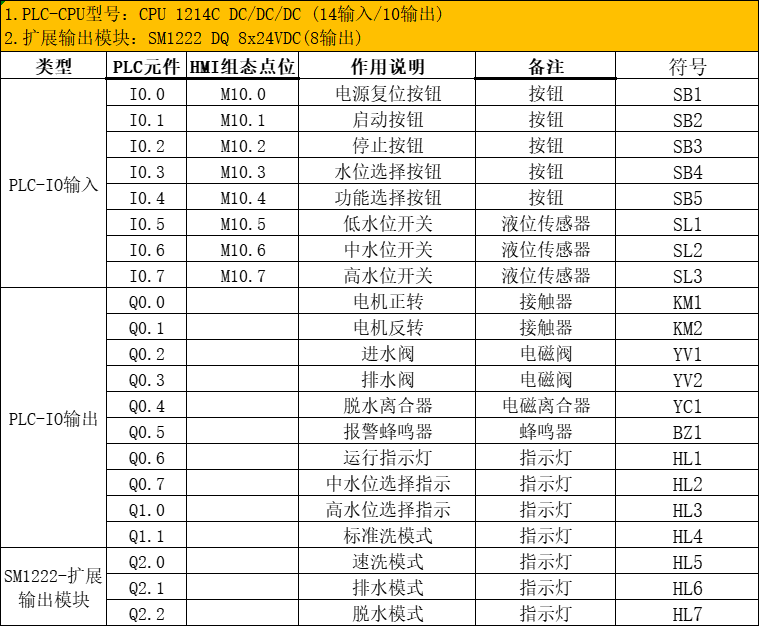

IO表

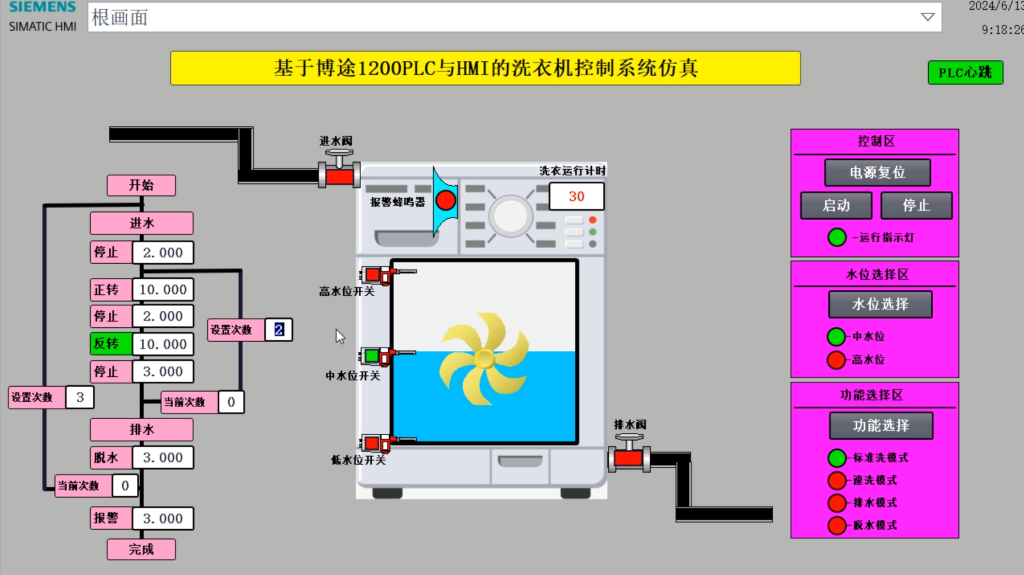

组态仿真

随着智能家居与工业自动化的融合趋势，传统家电的 “自动化升级” 成为实用化技术落地的典型场景 —— 全自动洗衣机虽已普及，但多数家用机型的控制逻辑依赖专用芯片，灵活性与扩展性不足。而 PLC 作为工业级控制设备，其稳定的程序控制、可靠的 I/O 交互能力，恰好能弥补家用控制器在 “流程自定义、负载适配性” 上的短板。本次选择西门子 S7-1200 PLC搭建洗衣机控制系统，正是以工业级技术解决家用设备的智能化需求，同时衔接 “PLC 原理学习” 与 “实际工程应用” 的实践空白。
从学习层面看，这一设计跳出了 PLC 的抽象理论，通过 “水位检测、时序控制、负载驱动” 等具体任务，具象化 PLC“入出信息变换、可靠物理实现” 的核心逻辑，能直观掌握 S7-1200 的程序编写、I/O 配置等实操技能；从应用价值看，以 PLC 替代传统家电控制器，既验证了 PLC 在民用场景的适配性，也为家电的 “个性化流程定制（如自定义洗涤时长、多模式切换）” 提供了更灵活的方案 —— 让工业级控制技术下沉到家用设备，是自动化技术普惠化的一次微型实践。
