一、设计要求与功能需求

1、设计要求
（1）应用西门子S7-1200PLC设计实现四层电梯控制；

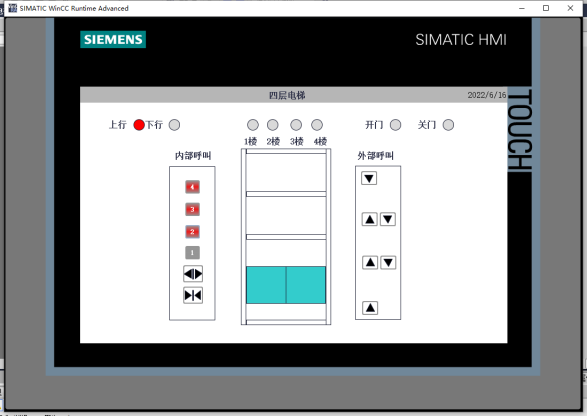

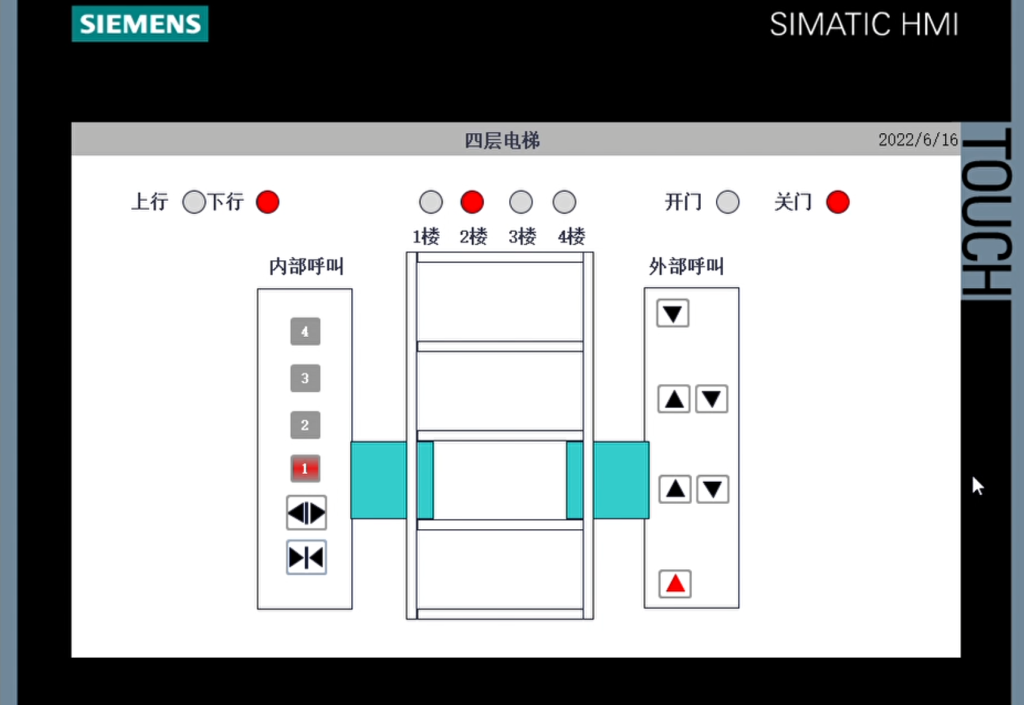

（2）使用TIA Portal V17编写程序段并通过WINCC搭建模型进行四层电梯控制仿真。
2、功能需求
2.1电梯上行设计要求
当电梯停于1F，2F或3F时，高于其当前停靠楼层单个呼叫或者同时呼叫时，按照高低顺序依次上行停靠3S。在上行过程中若存在下行呼叫，优先执行上行过程。
2.2 电梯下行设计要求
当电梯停于4F，3F或2F时，低于其当前停靠楼层单个呼叫或者同时呼叫时，按照高低顺序依次下行停靠3S。在下行过程中若存在上行呼叫优先执行下行过程。
2.3其他设计要求
（1）电梯停于某层时，数码管应显示该层的楼层数。
（2）电梯上、下行时，相应的标志灯应亮。

二、控制系统设计

1 、I/O地址分配

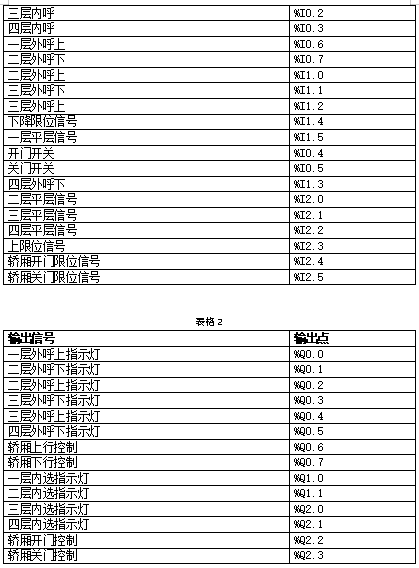

选用西门子S7-1200作为电梯的控制单元。具有平层信号、外呼按钮、内呼按钮等20个输入信号；运行指示、楼层显示等14个输出信号。输入点分配详情见表1，输出点分配详情见表2。

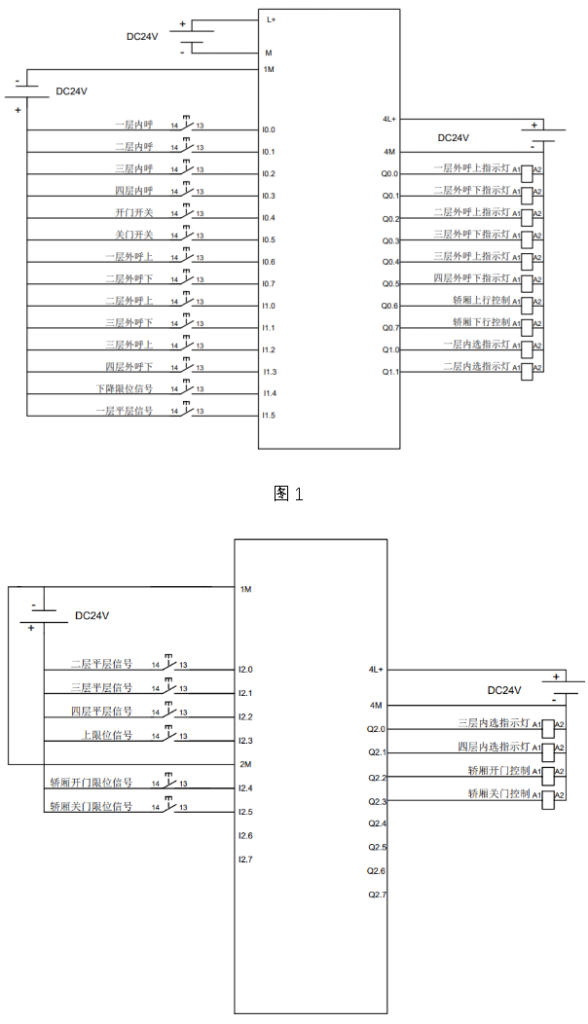

2、程序流程I/O接线图

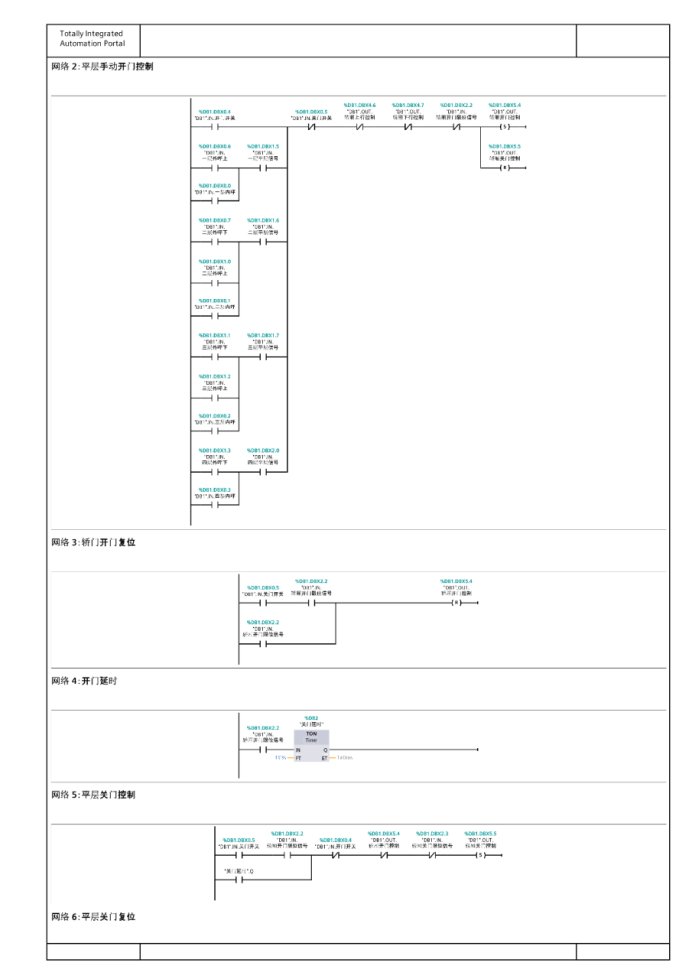

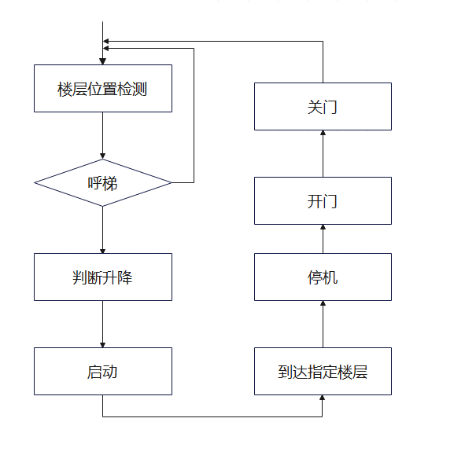

3、程序流程图

三、程序设计

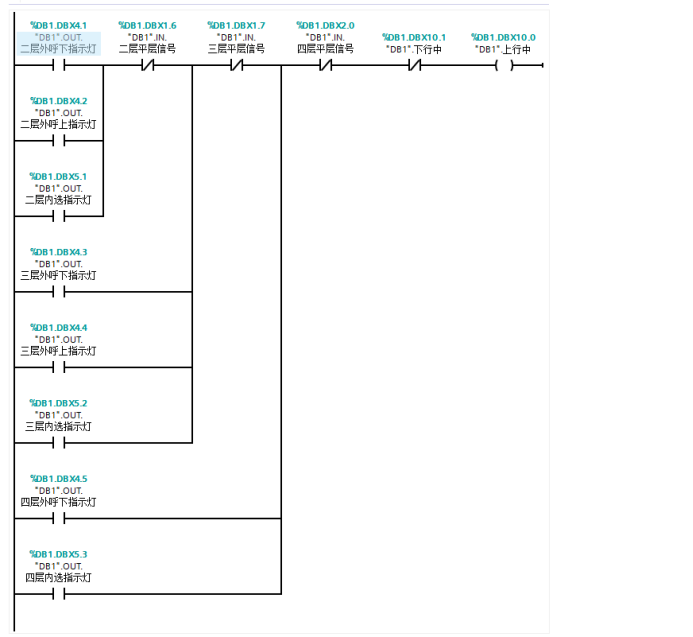

1、电梯上行系统设计
当电梯停于4F时，3F、2F、1F同时呼叫，则下行到3F后，停3s后，继续下行到2F后，停3s后，继续下行到1F后停止。

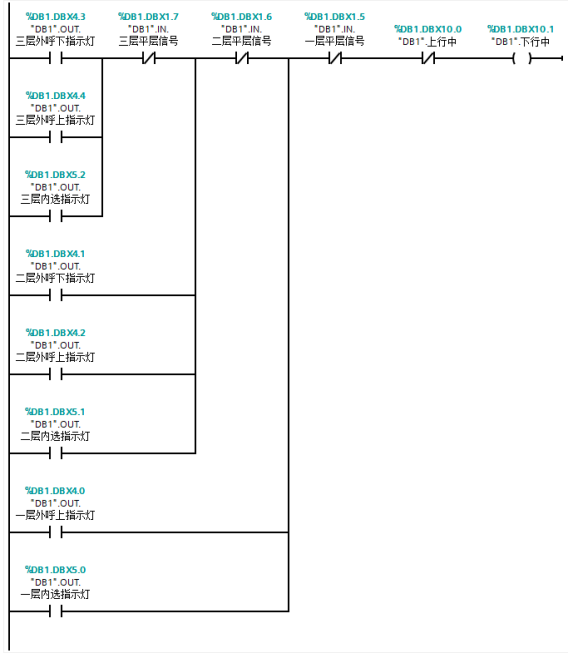

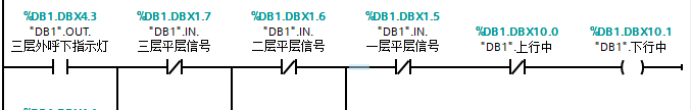

2、电梯下行系统设计
当电梯停于4F时，3F、2F、1F同时呼叫，则下行到3F后，停3s后，继续下行到2F后，停5s后，继续下行到1F后停止。

3、电梯上下行显示设计
电梯的上下行显示设计较简单，电梯的电机拖动一共就只有三种运动状况：正转、反转和停止；三种显示状况：上升、下降、无显示。三种运动状况和三种显示状况相对应，只需要将电梯向上拖动的输出端口与上显示输出端口连接在一起，电梯向下拖动的输出端口与向下显示的输出端口连接即可。

4、电梯楼层显示设计
电梯的楼层显示共有四种显示状况，分别为1、2、3或4。而显示值和各个楼层的行程开关相呼应。显示值之间不能发生触发冲突。所以在开始阶段必须要严格判定哪一层楼的平层信号被触发，必须保证一次只有一个平层信号触发。然后将触发所对应的楼层显示出来，同时需要用该显示的输出来保持，使其能持续输出，一直到触发了下一层楼的平层信号才改变状况。

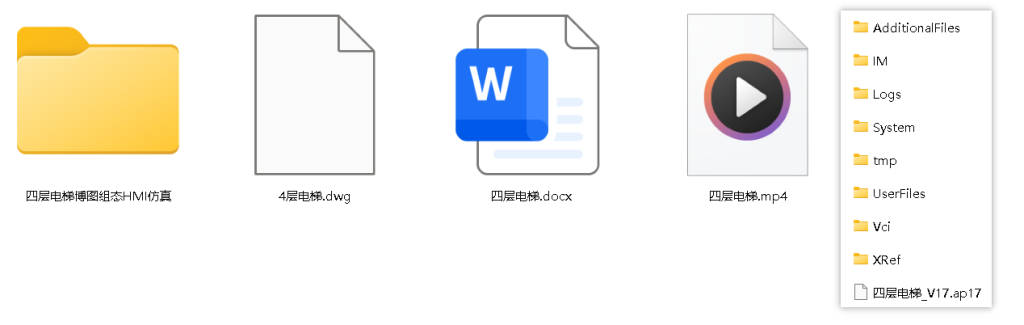

（详见下载）
