资源概况
购买将获得：博图仿真HMI源文件+PLC程序+电气接线图+IO表
其他注意：一经购买，概不退款，不提供指导，每年数量有限，售完为止。
资源介绍（截取部分，完整请购买）
系统整体设计思路
该控制系统以西门子S7-200系列PLC作为核心控制器，围绕SBR（序批式活性污泥法） 工艺进行设计。系统按照“进水、反应、沉淀、排水、闲置”五个阶段实现全自动周期运行，旨在通过自动化控制提升污水处理效率，实现水资源的循环利用。
⚙️ 硬件系统设计
硬件设计的关键在于根据工艺要求，为西门子PLC配置外围设备并完成电气连接。
核心控制器：选用西门子S7-200 PLC，负责处理逻辑指令，协调整个系统运行。
I/O分配与选型：根据控制的现场设备（如进水电动蝶阀、潜水搅拌机、罗茨风机、回流污泥泵、滗水器等），统计所需的数字量和模拟量信号，完成PLC的输入/输出点分配。
电气连接：依据I/O分配表，设计并绘制PLC控制系统接线图，确保控制器与传感器、执行器之间的信号连接正确可靠。
💻 软件与程序设计
软件设计利用西门子生态工具，完成控制逻辑的编写与验证。
编程开发：使用西门子专用的 STEP 7-Micro/WIN SMART 编程软件，采用梯形图语言，编写涵盖自动运行、手动操作及故障报警等功能的核心控制程序。
流程控制：程序设计严格遵循SBR工艺五个阶段的时序与逻辑，确保各设备按序精确启停，完成污水处理全过程。
🔬 仿真与测试验证
在部署到实际设备前，系统经过了充分的仿真测试，以验证其可行性。
程序仿真：将编写好的程序导出为.awl文件，并导入 S7-200 PC Access 或同类仿真软件中。通过仿真运行，直观监测程序逻辑和各I/O点状态，提前发现并修正设计错误。

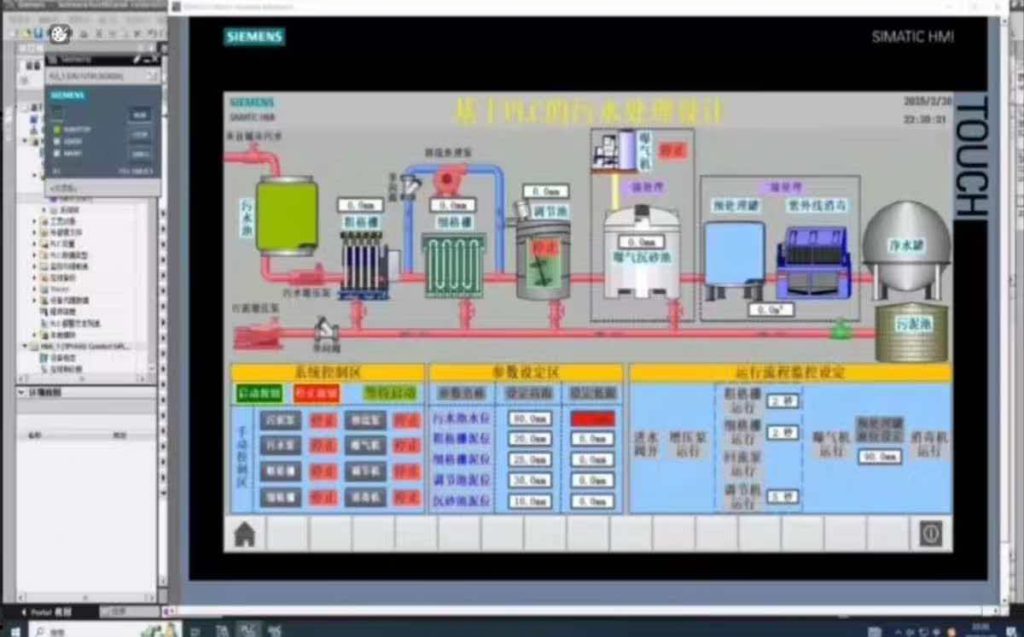

上位机监控：利用组态王（KingView） 等组态软件搭建上位机监控界面。通过建立与PLC的通信，实现污水处理流程的动态图形化模拟、设备状态远程监视及关键参数设置，构成完整的“监视-控制”系统。
✨ 系统主要特点
总结来说，该设计方案具有以下突出特点：
技术针对性强：专为SBR污水处理工艺开发，控制流程与工艺要求紧密结合。
稳定性高：以高可靠性的西门子PLC为控制核心，保障系统长期稳定运行。
自动化程度高：实现从进水到排泥的全周期自动控制，减少人工干预。
开发流程完整：涵盖了从硬件选型、程序编写、软件仿真到上位监控的完整设计闭环，方案成熟度较高。
