江南大学PLC实验四基于触摸屏PLC的温度采集及简单控制

一、实验目的
1、掌握模拟量输入输出的编写方法；
2、了解触摸屏画面编辑及组态的方法。

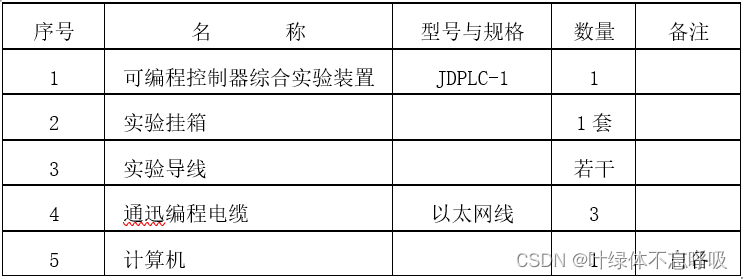

二、实验设备

三、实验步骤

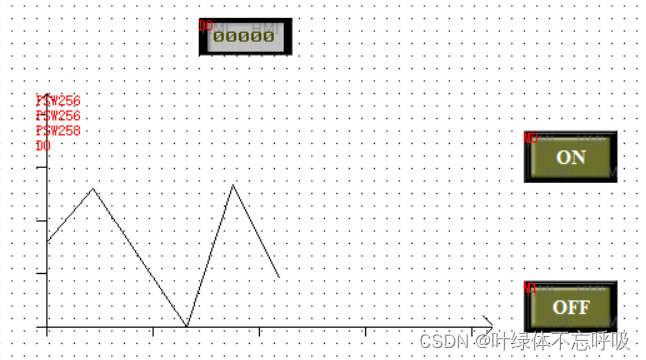

1、如图所示，编辑触摸屏画面并定义相关变量。

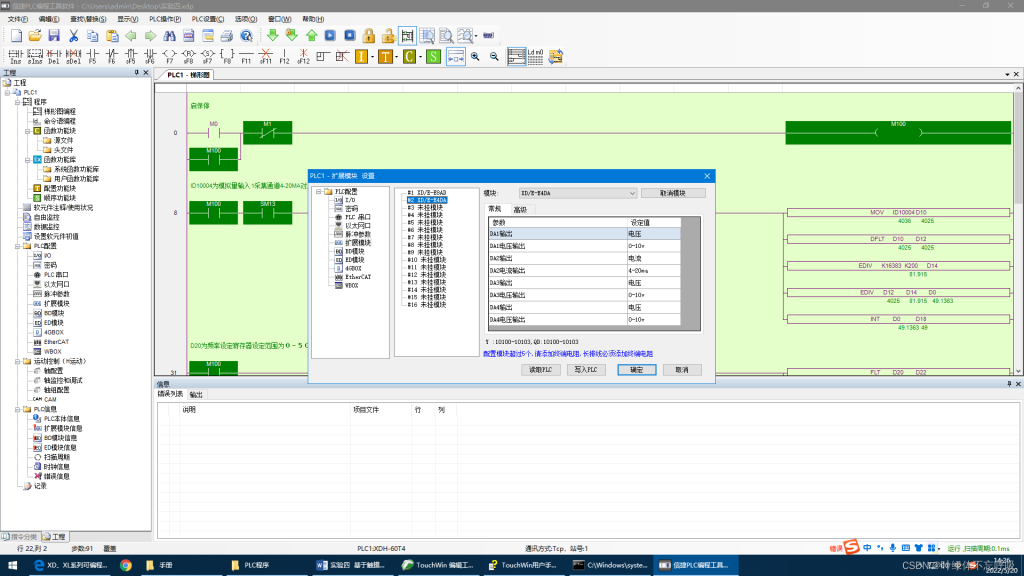

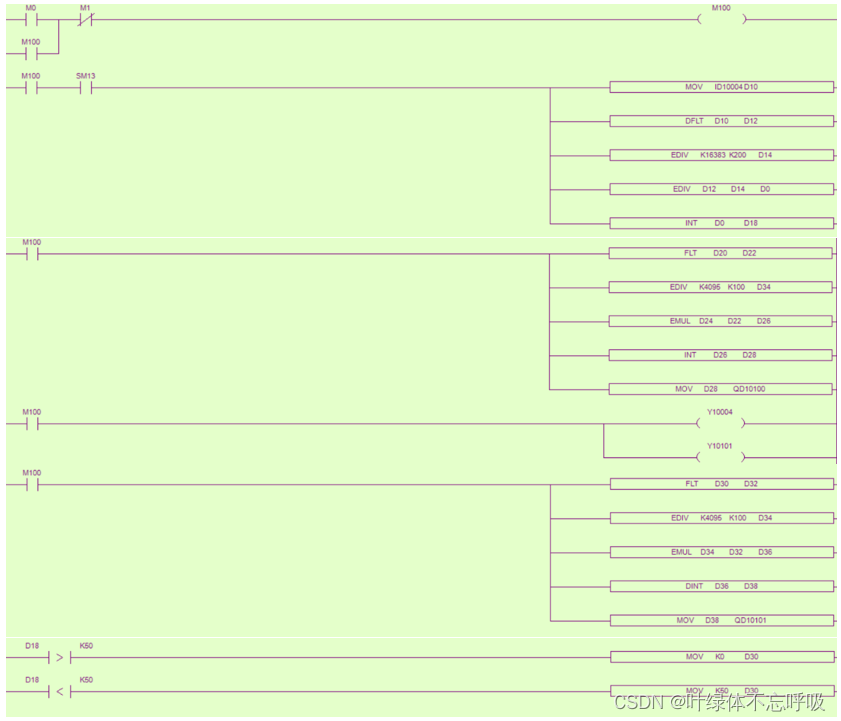

2、配置扩展模块及编写PLC程序

3、温度控制模块与PLC模拟量接线

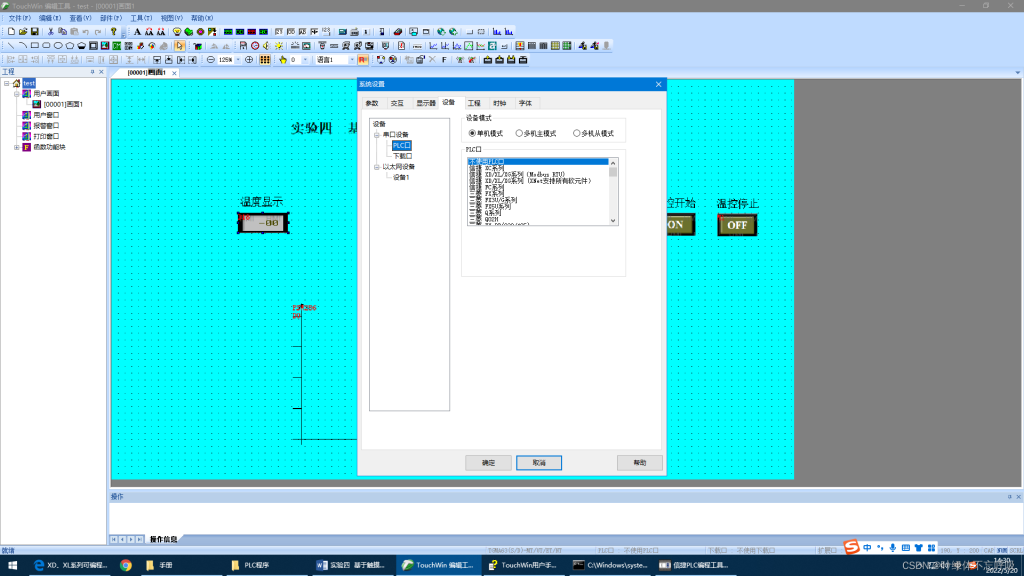

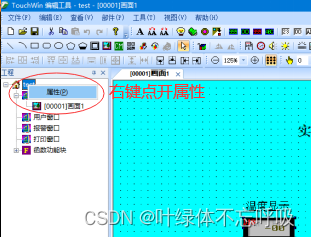

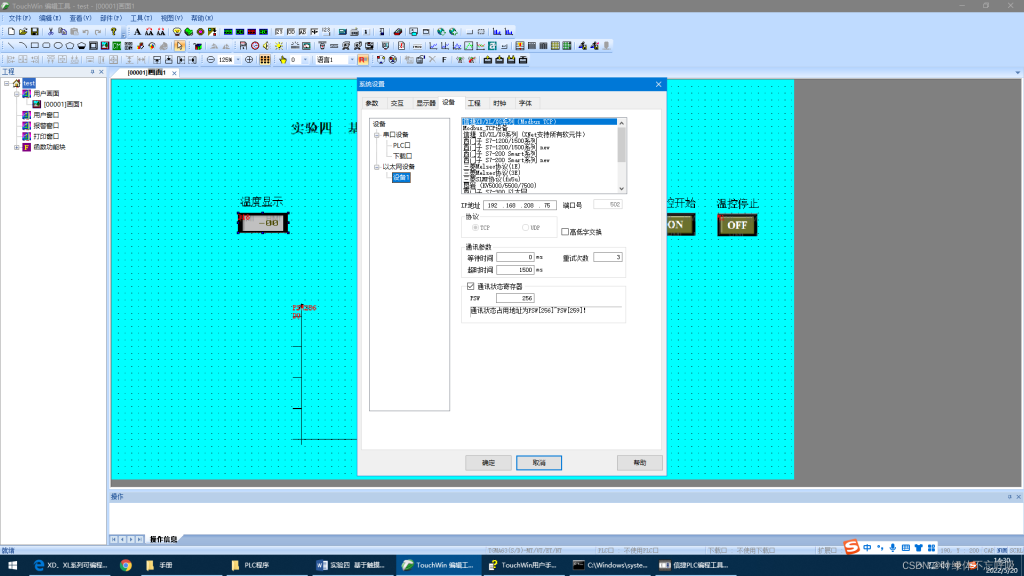

4、触摸屏通信设置

5、下载调试

四、实验报告
完成触摸屏画面编辑及组态，PLC编程实现温度简单控制。
触摸屏

PLC

五、实验小结
本次实验遇到的最大麻烦就是PC机中软件与设备的连接通信，本机ip地址的设置以及设备ip地址的尝试使得实验本身的实验内容被忽视了，由于这是PLC相关的实验，应该解决通信等次要问题，不应该因为次要问题而忽略了主要的PLC内容。触摸屏可以代替实际的按钮开关等实物器件，起到对PLC及扩展设备的便捷控制和灵活适应。
